技術士第一次試験 専門科目情報工学部門 R06
通常
試験時間: 00:00問題時間: 00:00
問題一覧
問題 24 / 35
出典: 令和6年度技術士第一次試験問題[専門科目情報工学部門] III-24時間とともに変化する、あるシステムの状態を示すグラフを下に示す。このグラフのような振る舞いを見せるシステムの背後にある構造を表現する因果ループ図はどれか。なお、ループの記号はそのループの種類を示す。「R」が正のフィードバックである「自己強化型ループ」を表し、「B」が負のフィードバックである「バランス型ループ」を示す。

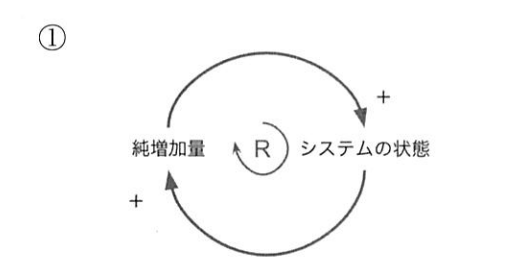

①

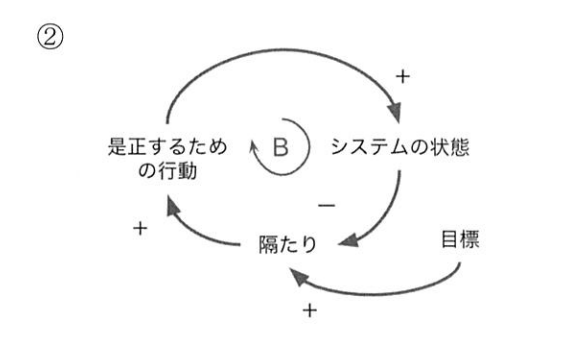

②

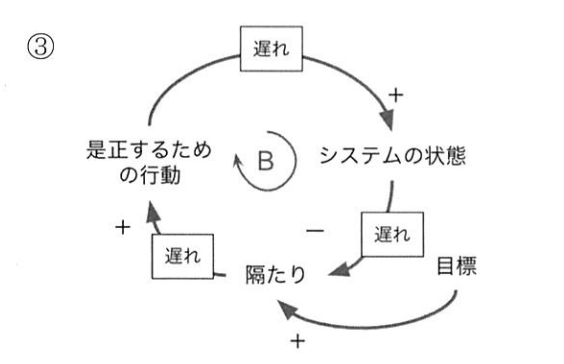

③

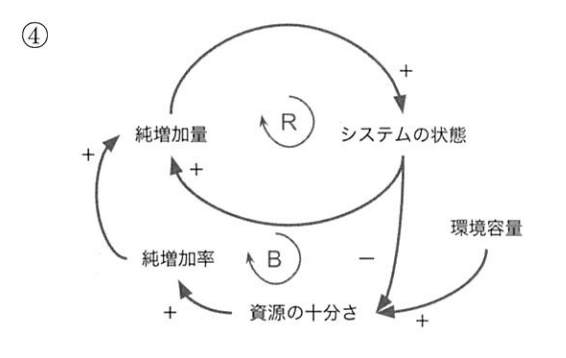

④

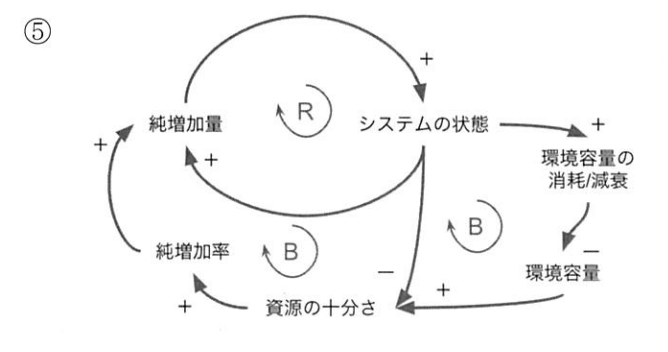

⑤
